Installatie en onderhoud van het ABXLED 600-serie COB-display – frontservice, draadloze modules en wand-Planning van de montage
Wat installatie vereist voordat het scherm verschijnt
Een kast van 30 mm van 5,1 kg is gemakkelijker te installeren dan een dieper, zwaarder scherm, maar de muur en het montageoppervlak moeten nog steeds worden gecontroleerd. Op deze pagina wordt beschreven wat u moet voorbereiden, hoe de modules worden aangesloten en hoe het onderhoud na installatie werkt.
Voorbereiding voor wand- en montage
Bevestig drie dingen vóór de installatie:
Vlakheid van de muur. Fijne-pitchweergaven tonen onregelmatigheden in het oppervlak. Het montageoppervlak moet waterpas zijn binnen de standaardtolerantie voor de te installeren steek. Voor P0.78 en P0.93 gelden nauwere toleranties.
Montage structuur. Omdat de kast aan de voorkant- staat, kan het display vlak tegen de muur worden gemonteerd. Hierdoor is er geen ruimte meer nodig aan de achterkant. Controleer of de muur het totale gewicht van het display kan dragen, inclusief kasten, voedingen en besturingshardware.
Stroom- en signaalroutering. Controleer de stroomverdeelpunten en signaalkabelpaden voordat de kasten worden gemonteerd. De draadloze moduleverbinding vermindert de interne bekabeling, maar externe voeding en signaal moeten nog steeds worden gepland.
|
Parameter |
Specificatie |
|
Serie |
600-serie – COB LED-display voor binnen |
|
Kastgrootte |
600 mm x 337,5 mm (16:9 gulden snede) |
|
Kastdikte |
30 mm – ultra-dun |
|
Kastgewicht |
5,1 kg per kast |
|
Pixelpitch-opties |
P0.78, P0.93, P1.25, P1.56 |
|
COB-technologie |
Chip-op-kartonnen verpakking |
|
Standaardresoluties |
2K, 4K, 8K (configureerbaar via splitsing) |
|
Onderhoudstoegang |
Volledig frontonderhoud |
|
Moduleverbinding |
HUB-verbinding – draadloos plug-en-play-ontwerp |
|
Vervanging van modules |
Elektrische vacuümklem – gereedschap-gratis |
|
Toepassingen |
Binnen – vergaderruimtes, controlekamers, omroepstudio's, winkels, bedrijfslobby's |
Hoe de draadloze moduleverbinding werkt
Elke module ontvangt data en stroom via een HUB-verbinding. Er lopen geen afzonderlijke gelijkstroomleidingen naar individuele modules. Dit vereenvoudigt de installatie omdat modules geen individuele stroombedrading nodig hebben, en het vereenvoudigt het onderhoud omdat een module kan worden verwijderd zonder afzonderlijke stroomkabels los te koppelen.
Procedure voor vervanging van modules
- De 600-serie maakt gebruik van volledige frontservice. De werkwijze is:
- Bevestig de elektrische vacuümklem op het moduleoppervlak.
- Maak de module los van de HUB-aansluiting.
-
Verwijder de module van voren.
-
Plaats de vervangende module en sluit deze opnieuw aan op de HUB.
-
Bevestig dat gegevens en stroom actief zijn.
-
Dankzij het gewicht van de module en het ontwerp aan de voorkant- kan dit worden uitgevoerd door personeel op locatie- zonder gespecialiseerde training.
Routineonderhoud
- COB-modules zijn beter bestand tegen contactschade dan SMD, maar routineonderhoud is nog steeds van belang:
- Schoonmaak. Gebruik een zachte, droge doek of een scherm-veilige reiniger. Vermijd schurende materialen die krassen op het COB-oppervlak kunnen veroorzaken.
- Inspectie. Controleer regelmatig op dode pixels en kleuruniformiteit. COB-modules behouden de consistentie goed, maar vroege detectie van problemen vermindert de reikwijdte van reparaties.
-
Milieucontroles. Controleer of de omgevingstemperatuur en vochtigheid binnen het bedrijfsbereik blijven. Controleer de ventilatie rond de voedingen als het beeldscherm in een muur is ingebouwd.
Reserveonderdelenplanning
Voor installaties waar stilstand van belang is, kunt u reservemodules bij de hand houden. Omdat modules front--service zijn en uitwisselbaar zijn binnen dezelfde afstand, dekt een kleine voorraad reservemodules de meeste veldfouten zonder dat een volledige vervanging van de kast nodig is.
Wat ABXLED biedt
- Installatierichtlijnen en documentatie
- Instructievideo's voor het vervangen en configureren van modules
- Reservemodulekits op aanvraag
-
Technische ondersteuning tijdens de inbedrijfstelling
-
Garantiedekking voor het display- en besturingssysteem
Projectgevallen

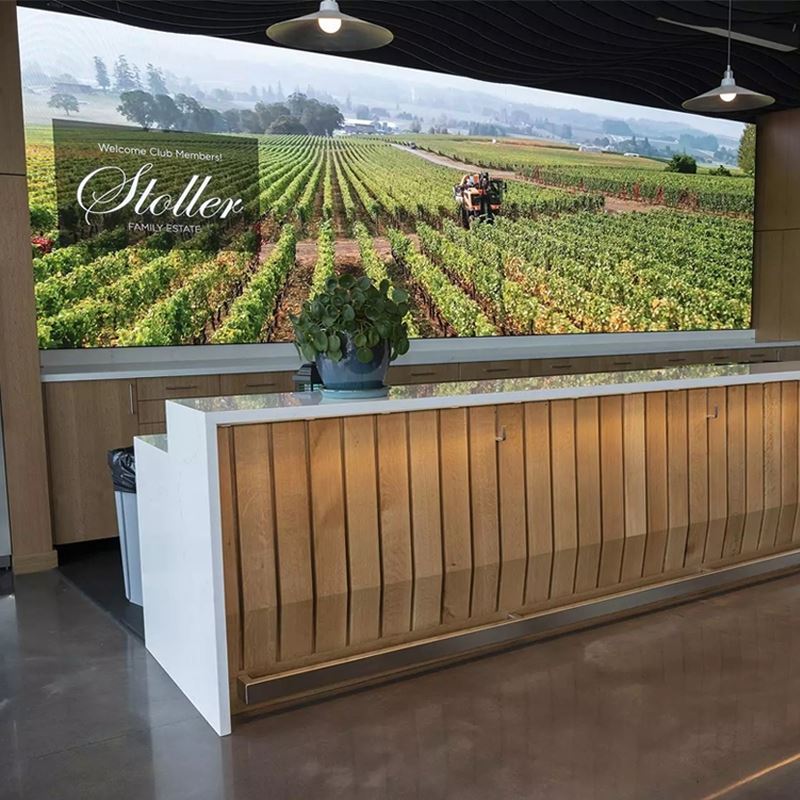

Dit grote LED-scherm voor binnen wordt achter de receptiebalie van de wijnmakerij geïnstalleerd. Het speelt welkomstberichten van merken en video's over wijngaardlandschappen af. Het fungeert als opvallend merkdecor voor de ontvangstruimte. Levert levendige beeldprestaties om indruk te maken op bezoekende gasten. Perfect voor wijnhuizen, proeflokalen, winkels en ontvangstruimtes in resorts.
Veelgestelde vragen
Vraag 1: Heeft het display toegang aan de achterkant nodig?
Nee. Volledige frontservice. Het display kan vlak tegen een muur worden gemonteerd.
V2: Kan het personeel op locatie- modules vervangen?
Ja. De elektrische vacuümklem en HUB-aansluiting maken vervanging van modules mogelijk zonder gespecialiseerde training.
Vraag 3: Hoeveel reservemodules moet ik bewaren?
Voor kritische installaties is een kleine voorraad van 2 tot 5% van het totale aantal modules gebruikelijk.
Vraag 4: Welke montagemethoden worden ondersteund?
Wandmontage is standaard. De diepte van 30 mm en het gewicht van 5,1 kg maken montage mogelijk op constructies die geen diepere schermen kunnen ondersteunen.
Q5: Wat is de garantieperiode?
Neem contact met ons op voor garantievoorwaarden en dekkingsdetails.
